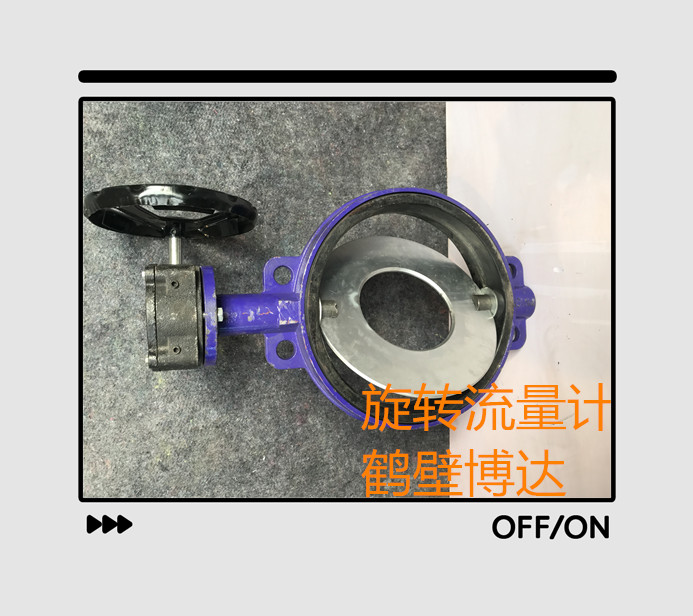

旋轉式孔板流量計是煤礦瓦斯管路上都需要用的礦用設備，廠家直接出售經濟實惠。
一、產品結構
旋轉式孔板流量計主要由進流體管路1、旋轉手柄2、出流體管路3、測壓咀4、密封圈、連接螺栓與螺母、法蘭、孔板、密封墊、出流體管路等構成。孔板是一塊具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。
二、工作原理
旋轉式孔板流量計是通過流體流到孔口時，流股截面收縮，通過孔口后，流股還繼續收縮，到一定距離（約等于管徑的1/3至2/3倍）達到小，然后才轉而逐漸擴大到充滿整個管截面，流股截面小處，速度大，而相應的靜壓強低，稱為縮脈。因此，當流體以一定的流量流經小孔時，就產生一定的壓強差，流量越大，所產生的壓強差越大。因此，利用測量壓強差的方法就可測量流體流量。
